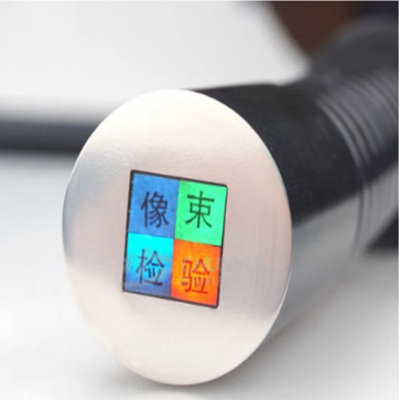

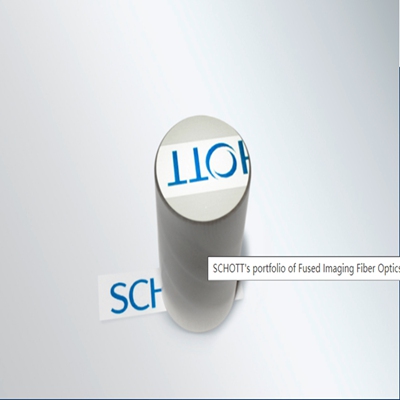

1. कार्य सिद्धांत: आपतित छवि विभिन्न चमक वाले कई पिक्सेल से बनी होती है। ग्लास इमेजिंग फाइबर बंडल में प्रत्येक फाइबर कोर एक नमूना छिद्र की तरह होता है, जो आपतित छवि को कई पिक्सेल में विभाजित करता है। प्रत्येक फाइबर कोर स्वतंत्र रूप से एक पिक्सेल संचारित करता है। छवि फाइबर बंडल के दोनों सिरों पर फाइबर कोर की एक-से-एक व्यवस्था के माध्यम से एक छोर से दूसरे छोर तक संचारित होती है, जिससे छवि का संचरण संभव होता है।

2. प्रदर्शन विशेषताएँ:

 उच्च रिज़ॉल्यूशन, अच्छा लचीलापन, बड़ा संख्यात्मक एपर्चर

3. अनुप्रयोग क्षेत्र:

बायोमेडिकल क्षेत्र: यह एंडोस्कोप जैसे चिकित्सा उपकरणों का एक प्रमुख घटक है। इसका उपयोग जठरांत्र संबंधी मार्ग, मूत्रविज्ञान और श्वसन पथ की एंडोस्कोपिक जाँच के लिए किया जा सकता है, जिससे डॉक्टरों को मानव शरीर के आंतरिक ऊतकों और घावों का निरीक्षण करने में मदद मिलती है, और रोग निदान और उपचार के लिए एक आधार प्रदान करता है।

औद्योगिक क्षेत्र: इसका उपयोग आमतौर पर विभिन्न यांत्रिक उपकरणों के एंडोस्कोपिक निरीक्षण के लिए किया जाता है। यह उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए उपकरण को अलग किए बिना उपकरण के अंदर का दृश्य निरीक्षण कर सकता है।

सैन्य क्षेत्र: इसका उपयोग हथियार निशाना लगाने, पेरिस्कोप निगरानी आदि के लिए किया जा सकता है, जिससे सैन्य कर्मियों को बिना खुद को उजागर किए लक्ष्य क्षेत्र का निरीक्षण करने में मदद मिलती है और युद्ध दक्षता और सुरक्षा में सुधार होता है।

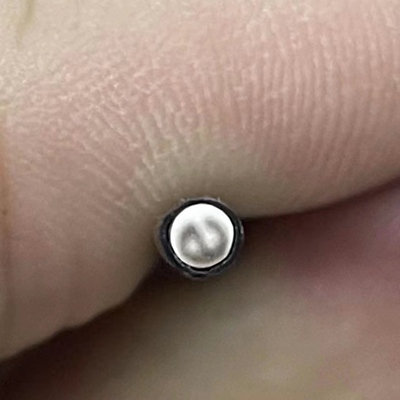

प्लास्टिक इमेजिंग फाइबर

1. संरचनात्मक संरचना:

प्रकाश संचरण कोर परत: उच्च अपवर्तनांक वाले पारदर्शी बहुलक पदार्थों, जैसे पॉलीमेथिल मेथैक्रिलेट, पॉलीकार्बोनेट और फ्लोरिनेटेड पॉलिमर, से बनी होती है, जो मुख्य रूप से प्रकाशीय संकेतों के संचरण के लिए जिम्मेदार होते हैं।

सुरक्षात्मक आवरण: कोर परत के बाहर लिपटा हुआ, आमतौर पर कम अपवर्तनांक वाले बहुलक पदार्थों से बना होता है, इसका कार्य सिग्नल रिसाव को रोकने के लिए कोर परत के अंदर प्रेषित होने वाले ऑप्टिकल सिग्नल को बाधित करना है।

2. कार्य सिद्धांत:

ग्लास इमेजिंग ऑप्टिकल फाइबर के समान, प्लास्टिक इमेजिंग ऑप्टिकल फाइबर बंडल में प्रत्येक फाइबर कोर को एक पिक्सेल बिंदु माना जा सकता है, और घटना छवि को इन फाइबर कोर द्वारा कई पिक्सेल में विभाजित किया जाता है। प्रत्येक फाइबर कोर स्वतंत्र रूप से एक पिक्सेल संचारित करता है, और छवि ऑप्टिकल फाइबर बंडल के दोनों सिरों पर फाइबर कोर की एक-से-एक व्यवस्था के माध्यम से एक छोर से दूसरे छोर तक संचारित होती है, जिससे छवि का संचरण संभव होता है।

3. अनुप्रयोग क्षेत्र:

जैव चिकित्सा क्षेत्र

औद्योगिक क्षेत्र

घरेलू मनोरंजन क्षेत्र
