जिन्ज़ी अनुकूलित पैच कॉर्ड सेवाएँ प्रदान करता है। ग्राहक विभिन्न प्रकार के कनेक्टर और विभिन्न ऑप्टिकल केबल के साथ HCS फाइबर पैच कॉर्ड को अनुकूलित कर सकते हैं। आपको केवल पैच कॉर्ड के दोनों सिरों पर इंटरफ़ेस प्रकार, लंबाई, पहचान आवश्यकताएँ और चयनित ऑप्टिकल केबल प्रदान करने की आवश्यकता है।

V-PIN एक उच्च-घनत्व, उच्च-प्रदर्शन वाला मल्टी-पिन विद्युत कनेक्टर है जिसे उच्च-आवृत्ति सिग्नल ट्रांसमिशन और उच्च-विश्वसनीयता वाले वातावरण के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से एयरोस्पेस, सैन्य संचार, चिकित्सा उपकरण और उच्च-स्तरीय औद्योगिक क्षेत्रों में उपयोग किया जाता है।

संरचनात्मक संरचना: इसमें आमतौर पर 2-कोर HPCF और V-पिन फाइबर कनेक्टर होते हैं, जिनका उपयोग 200/230μm ऑप्टिकल फाइबर, जैसे HCS (हार्ड क्लैड क्वार्ट्ज) ऑप्टिकल फाइबर, जिसे PCF (पॉलीमर क्लैड फाइबर) भी कहा जाता है, के साथ किया जा सकता है।

प्रदर्शन विशेषताएँ:

1. मज़बूत पर्यावरणीय अनुकूलनशीलता: इसमें जलरोधी और धूलरोधी विशेषताएँ हैं, और इसका आवरण NEMA6P और IP67 मानकों को पूरा करता है, और कठोर औद्योगिक वातावरण के अनुकूल हो सकता है।

2. सुविधाजनक कनेक्शन: यह पुश-पुल प्लग-इन और बैयोनेट मैकेनिकल लैच के संयोजन को अपनाता है, जो स्थापना और वियोजन कार्यों के लिए सुविधाजनक है, और निर्माण और रखरखाव दक्षता में सुधार कर सकता है।

3. अच्छी हस्तक्षेप-रोधी क्षमता: ऑप्टिकल फाइबर ट्रांसमिशन के सिद्धांत पर आधारित, इसमें मज़बूत विद्युत-चुंबकीय हस्तक्षेप-रोधी और विद्युत चुम्बकीय विकिरण क्षमताएँ हैं, और यह औद्योगिक नियंत्रण जैसे मज़बूत विद्युत चुम्बकीय वातावरण में संकेतों को स्थिर रूप से प्रसारित कर सकता है।

4. उत्कृष्ट संचरण प्रदर्शन: यह 100 मीटर से अधिक के ऑप्टिकल लिंक ट्रांसमिशन सिस्टम के लिए उपयुक्त है, जो सामान्य औद्योगिक परिदृश्यों में सिग्नल ट्रांसमिशन दूरी की आवश्यकताओं को पूरा कर सकता है, और सिग्नल ट्रांसमिशन स्थिर है और बैंडविड्थ उच्च है।

अनुप्रयोग क्षेत्र

लेज़र प्रणालियाँ: फाइबर लेज़रों के आंतरिक कनेक्शन, उच्च-शक्ति लेज़र संचरण

चिकित्सा उपकरण: लेज़र स्केलपेल, एंडोस्कोप इमेजिंग फाइबर

स्पेक्ट्रल विश्लेषण: यूवी/दृश्यमान स्पेक्ट्रोमीटर फाइबर प्रोब, कम-क्षति वाले ऑप्टिकल पथ सुनिश्चित करते हैं

एयरोस्पेस: वायुजनित फाइबर संचार, विकिरण-प्रतिरोधी फाइबर लिंक

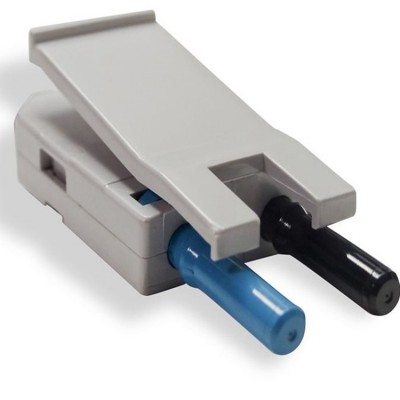

BP04260-01 और BP05226-01 और BP04703 वी-पिन फाइबर ऑप्टिक कनेक्टर

नाम: वी-पिन फाइबर ऑप्टिक कनेक्टर

मॉडल: BP04260-01

ब्रांड: OFS

संगत मॉडल: एवागो फाइबर ऑप्टिक ट्रांसीवर के साथ सीधे संगत और चुनिंदा ABB मॉडल, जैसे 3ASC291312E100, से कनेक्ट करने के लिए इस्तेमाल किया जा सकता है। यह FM211 जैसे बैचमैन फास्टबस मॉड्यूल से कनेक्ट करने के लिए भी उपयुक्त है। यह पवन टरबाइन मुख्य नियंत्रण प्रणालियों में मुख्य नियंत्रण कैबिनेट और नैसेले के बीच, और नैसेले नियंत्रण कैबिनेट और टावर बेस नियंत्रण कैबिनेट के बीच PLC मॉड्यूल को जोड़ सकता है।

उत्पाद मानक: ROHS-अनुपालक, 200/230μm पॉलीमर-क्लैड ऑप्टिकल फाइबर का उपयोग। वी-पिन कनेक्टर एक सुविधाजनक क्रिम्प और क्लीव टर्मिनेशन प्रक्रिया का उपयोग करता है, जिससे एपॉक्सी, क्योरिंग ओवन या समय लेने वाले पॉलिशिंग चरणों की आवश्यकता समाप्त हो जाती है। कनेक्शन दो मिनट से भी कम समय में पूरे हो सकते हैं।

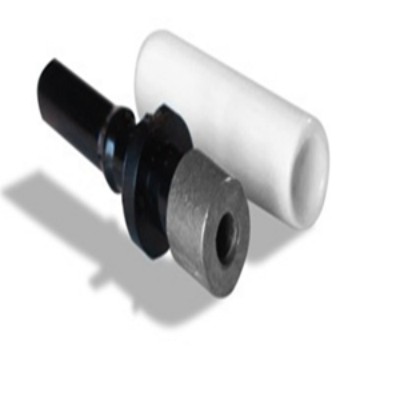

नाम: वी-पिन फाइबर ऑप्टिक कनेक्टर

मॉडल: BP05226-01

ब्रांड: OFS

संगत मॉडल: एवागो यूनिवर्सल लिंक ट्रांसीवर के साथ पूरी तरह से संगत, इनडोर 400/230μm पॉलीमर-क्लैड इंटरकनेक्शन/टर्मिनेशन की आवश्यकता वाले यूनिवर्सल लिंक ट्रांसीवर अनुप्रयोगों के लिए उपयुक्त।

उत्पाद मानक: एक सुविधाजनक क्रिम्प और क्लीव टर्मिनेशन प्रक्रिया की विशेषता, जिससे एपॉक्सी, क्योरिंग ओवन या समय लेने वाले पॉलिशिंग चरणों की आवश्यकता समाप्त हो जाती है। कनेक्शन आमतौर पर 2 मिनट से भी कम समय में पूरे हो सकते हैं।

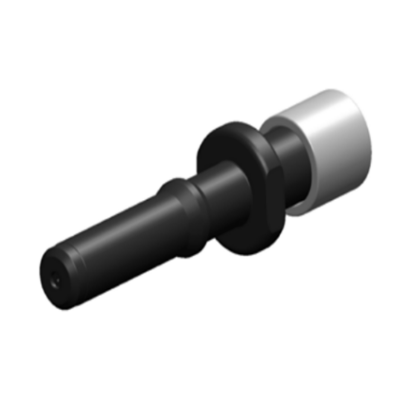

नाम: वी-पिन फाइबर ऑप्टिक कनेक्टर असेंबली

मॉडल: BP04703

ब्रांड: OFS

संगत मॉडल: एवागो फाइबर ऑप्टिक ट्रांसीवर और 200/230μm फाइबर इंटरकनेक्ट की आवश्यकता वाले औद्योगिक उपकरणों के साथ संगत

उत्पाद मानक: RoHS अनुपालक, प्रेस-फिट टर्मिनेशन प्रक्रिया का उपयोग करता है, एपॉक्सी या पॉलिशिंग की आवश्यकता नहीं होती है, और त्वरित स्थापना का समर्थन करता है

उपरोक्त उत्पाद संगत हैं

संगत मॉडल के मुख्य लाभ: आपूर्ति श्रृंखला लचीलापन, सिस्टम संगतता, और पूर्ण जीवन चक्र समर्थन

उत्पाद विनिर्देश
