एचसीएस/पीसीएफ ऑप्टिकल फाइबर की मूल अवधारणाएँ:

एचसीएस® (हार्ड क्लैड सिलिका फाइबर)

संरचना: क्वार्ट्ज कोर + हार्ड पॉलीमर क्लैडिंग (आमतौर पर 200μm व्यास)

विशेषताएँ: मानक ग्लास फाइबर की तुलना में बेहतर झुकने का प्रतिरोध, ऑल-ग्लास फाइबर की तुलना में कम लागत, लेकिन कम बैंडविड्थ (कम दूरी के लिए उपयुक्त)।

पीसीएफ (पॉलिमर क्लैड फाइबर)

संरचना: ग्लास कोर + सॉफ्ट पॉलीमर क्लैडिंग (जैसे सिलिकॉन)

विशेषताएँ: उत्कृष्ट लचीलापन, अक्सर मेडिकल एंडोस्कोप या औद्योगिक सेंसर में उपयोग किया जाता है।

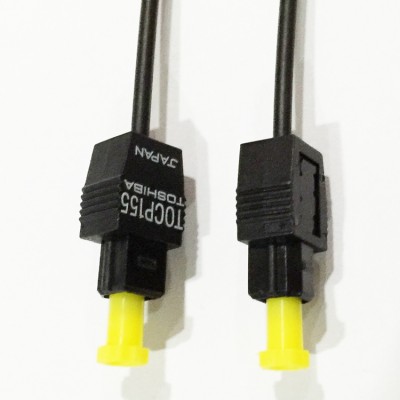

एचसीएस/पीसीएफ फाइबर ऑप्टिक कनेक्टर TOCP-155

1. प्रदर्शन विशेषताएँ: बड़ी ट्रांसमिशन बैंडविड्थ, मजबूत विद्युत-चुंबकीय हस्तक्षेप-रोधी क्षमता, अच्छा लचीलापन और कंपन प्रतिरोध, स्थिर और विश्वसनीय सिग्नल ट्रांसमिशन। ऑपरेटिंग तापमान रेंज आमतौर पर - 20°C से 70°C तक होती है, इसे स्थापित करना और जोड़ना आसान है, और किसी रखरखाव या मरम्मत की आवश्यकता नहीं है।

2. लागू फाइबर प्रकार: आमतौर पर एचसीएस फाइबर या पीसीएफ पर लागू होता है, जिसमें उच्च संख्यात्मक एपर्चर, बड़ा कोर व्यास और विस्तृत कार्यशील तरंगदैर्ध्य विशेषताएं होती हैं।

3. अनुप्रयोग क्षेत्र: मुख्य रूप से कम दूरी के डेटा ट्रांसमिशन के लिए उपयोग किया जाता है, औद्योगिक स्वचालन नियंत्रण बस प्रणालियों, औद्योगिक रोबोट, बुद्धिमान प्रणालियों और सर्वो प्रणालियों, संचार स्विचिंग प्रणालियों, डिजिटल मल्टीमीडिया प्रणालियों, चिकित्सा सेंसर प्रणालियों और बिजली प्रणालियों में व्यापक रूप से उपयोग किया जाता है।

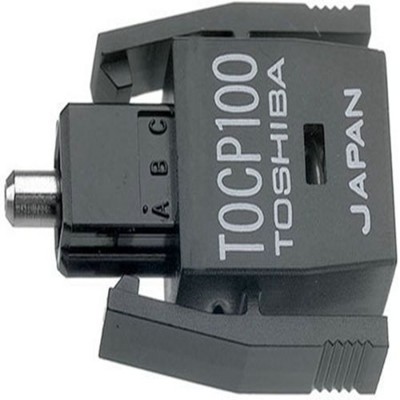

HCS/PCF फाइबर कनेक्टर TOCP-100

1. मूल संरचना: प्लास्टिक शीथ, धातु इंसर्ट, और जापानी आयातित ऑप्टिकल फाइबर।

2. उत्पाद प्रमाणन: यूरोपीय RoHS और CE प्रमाणन प्राप्त, प्रासंगिक पर्यावरण संरक्षण और सुरक्षा मानकों के अनुरूप।

3. लागू फाइबर: आमतौर पर HCS 200/230μm फाइबर ऑप्टिक केबल का उपयोग किया जाता है। HCS फाइबर को PCF फाइबर भी कहा जाता है, जिसका उच्च संख्यात्मक एपर्चर 0.37, बड़ा कोर व्यास 200-1000μm और विस्तृत ऑपरेटिंग तरंगदैर्ध्य होता है।

4. प्रदर्शन विशेषताएँ: बड़ी ट्रांसमिशन बैंडविड्थ, मजबूत विद्युत-चुंबकीय हस्तक्षेप-रोधी क्षमता, अच्छा लचीलापन और कंपन प्रतिरोध, स्थिर और विश्वसनीय सिग्नल ट्रांसमिशन। यह बेकिंग, क्योरिंग और पॉलिशिंग के बिना त्वरित क्रिम्पिंग विधि को अपनाता है, जो ऑन-साइट निर्माण के लिए उपयुक्त है।

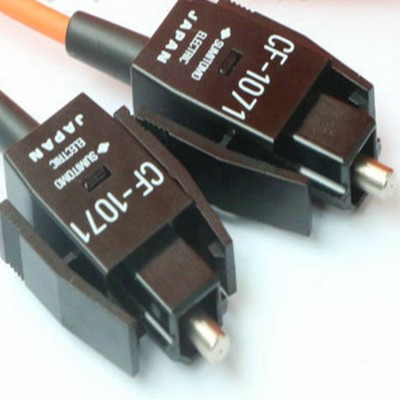

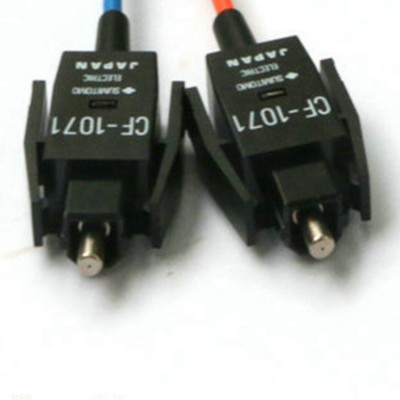

5. मानक और अनुकूलता: RoHS मानकों और जापानी JIS C5974-1998 औद्योगिक मानकों का अनुपालन करता है। तोशिबा टोसलिंक F05 इंटरफ़ेस यूनिवर्सल ऑप्टिकल लिंक ट्रांसीवर के साथ संगत, और सुमितोमो के DF-1710/T और अन्य मॉडलों के साथ भी संगत। यह CF-1071 और CF-1571 जैसे विभिन्न प्रकार के फाइबर ऑप्टिक कनेक्टरों के साथ भी संगत है।

HCS/PCF फाइबर कनेक्टर CF1001

प्रदर्शन विनिर्देश

फाइबर: 200/230μm H-PCF,

उत्पाद मानक: JIS F05 मानक के अनुरूप।

संगत उत्पाद: TOCP155, CF-1071 और अन्य मॉडलों के साथ संगत

मज़बूत संगतता: RoHS, JIS C5974 - 1998 F05 मानकों का अनुपालन करता है, तोशिबा, सुमितोमो F05 इंटरफ़ेस ट्रांसीवर के साथ संगत, CF - 1071 आदि के साथ विनिमेय।

स्थिर प्रदर्शन: 100 मीटर से अधिक ऑप्टिकल लिंक ट्रांसमिशन का समर्थन करता है, और सिग्नल स्थिर और विश्वसनीय है।

अनुप्रयोग परिदृश्य:

1. औद्योगिक स्वचालन उपकरण

2. इलेक्ट्रॉनिक विनिर्माण उपकरण

3. संचार नेटवर्क

4. लिफ्ट/परिवहन उपकरण

उपयोग के लिए निर्देश:

1. जाँच करें कि कनेक्टर मॉडल डिवाइस इंटरफ़ेस से मेल खाता है और पुष्टि करें कि ऑप्टिकल फाइबर क्षतिग्रस्त नहीं है।

2. सबसे पहले, ऑप्टिकल फाइबर के बाहरी आवरण को अलग करें और उसे कनेक्टर के सिरे में डालें। फिर, कनेक्टर प्लग को घुमाएँ, उसे डिवाइस इंटरफ़ेस स्लॉट के साथ संरेखित करें, और बकल के कसने तक धीरे से अंदर धकेलें। अंत में, कनेक्शन के बाद, जाँच करें कि ऑप्टिकल सिग्नल ट्रांसमिशन स्थिर है या नहीं और डिवाइस इंडिकेटर लाइट की स्थिति की जाँच करें।

KINZ पेशेवर सेवाएँ प्रदान करता है, और पेशेवर तकनीकी टीम फाइबर ऑप्टिक कनेक्शन और सिग्नल ट्रांसमिशन जैसी समस्याओं का त्वरित समाधान करने के लिए सक्रिय रूप से प्रतिक्रिया देती है। पर्याप्त स्पेयर पार्ट्स आपके उपकरणों के स्थिर संचालन और चिंतामुक्त बिक्री के बाद सेवा सुनिश्चित करने के लिए त्वरित प्रतिस्थापन का समर्थन करते हैं!
