QB-H एक त्वरित-कनेक्ट बैयोनेट कनेक्टर है जिसे विशेष रूप से उच्च-शक्ति लेज़र ट्रांसमिशन के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से औद्योगिक लेज़र प्रसंस्करण, चिकित्सा लेज़र उपकरण और अन्य वातावरणों में उपयोग किया जाता है। इसकी मुख्य विशेषताएँ इसकी उच्च भार क्षमता, त्वरित कनेक्शन और वियोग, और स्थिर ऑप्टिकल प्रदर्शन हैं।

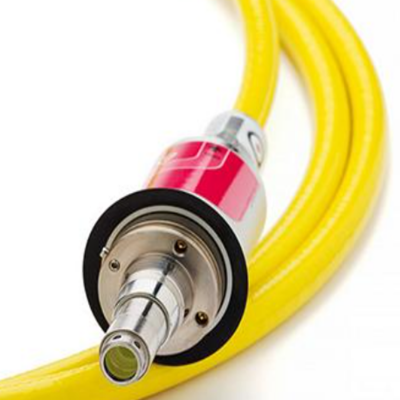

QB-H फाइबर ऑप्टिक कनेक्टर

संरचनात्मक विशेषताएँ

1. इंटरफ़ेस डिज़ाइन: यह एक बैयोनेट लॉकिंग संरचना को अपनाता है, जिससे कनेक्टर को 1/4 घुमाकर जोड़ा या वियोग किया जा सकता है। इसका उपयोग करना आसान है और उन कार्य स्थितियों के लिए उपयुक्त है जिनमें बार-बार कनेक्शन और वियोग की आवश्यकता होती है।

2. शीतलन और सुरक्षा: उच्च-शक्ति मॉडल आमतौर पर जल शीतलन चैनल या ऊष्मा अपव्यय संरचनाओं को एकीकृत करते हैं ताकि कनेक्टर अत्यधिक लेज़र ऊर्जा के कारण अधिक गर्म न हो। इसका आवरण घिसाव-प्रतिरोधी धातु से बना है, जो प्रभाव और संक्षारण प्रतिरोध प्रदान करता है, और इसका सुरक्षा स्तर IP67 तक पहुँच सकता है, जो कठोर औद्योगिक वातावरणों के लिए आदर्श है। 3. सुरक्षा डिज़ाइन: एकीकृत इंटरलॉकिंग उपकरण। जब कनेक्टर पूरी तरह से लॉक नहीं होता है, तो लेज़र स्रोत को चालू नहीं किया जा सकता है, जिससे प्रकाश रिसाव के कारण होने वाले सुरक्षा जोखिमों से बचा जा सकता है।

लाभ: तेज़ कनेक्शन, उच्च-शक्ति अनुकूलता, उच्च सुरक्षा और उच्च पर्यावरणीय प्रतिरोध। यह उच्च-शक्ति औद्योगिक लेज़र प्रणालियों के लिए मानक इंटरफ़ेस में से एक है।

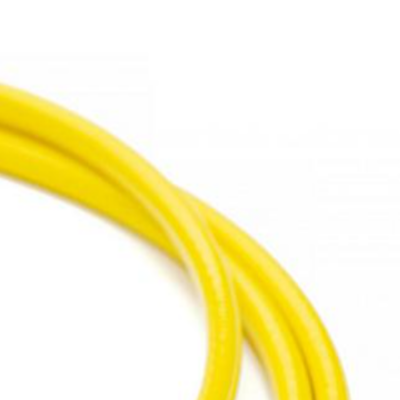

QB-H ऑप्टिकल फाइबर

QB-H ऑप्टिकल फाइबर एक उच्च-शक्ति संचरण ऑप्टिकल फाइबर है जिसका उपयोग QB-H कनेक्टर के साथ किया जाता है। इसका डिज़ाइन कनेक्टर के इंटरफ़ेस मापदंडों के अनुरूप होना चाहिए और उच्च-ऊर्जा लेज़रों की कम-हानि और क्षति-प्रतिरोध आवश्यकताओं को पूरा करना चाहिए।

संरचनात्मक विशेषताएँ:

1. क्लैडिंग और बफर परत: कोर को कम-अपवर्तक सूचकांक वाले क्लैडिंग से लेपित किया जाता है, और बाहरी परत को यांत्रिक शक्ति और लेज़र क्षति के प्रतिरोध को बेहतर बनाने के लिए उच्च-तापमान प्रतिरोधी बहुलक या धातु से लेपित किया जाता है; कुछ मॉडल झुकने के प्रतिरोध को बेहतर बनाने के लिए दोहरी कोटिंग का उपयोग करते हैं।

2. क्षति-रोधी डिज़ाइन: कोर के अंतिम सिरे पर प्रकाश परावर्तन से होने वाली जलन को कम करने के लिए एक विशेष उपचार किया गया है। ऑप्टिकल फाइबर में उच्च शुद्धता होती है, जो अशुद्धियों के कारण होने वाले अवशोषण हानि और ऊष्मा निर्माण को कम करती है।

3. झुकने का प्रदर्शन: ये झुकने के प्रति एक निश्चित प्रतिरोध प्रदर्शित करते हैं, लेकिन अत्यधिक झुकने के कारण होने वाले नुकसान या फाइबर के टूटने से बचने के लिए इन्हें न्यूनतम झुकने वाली त्रिज्या बनाए रखनी चाहिए।

अनुप्रयोग परिदृश्य: QB-H प्रणाली के मुख्य संचरण माध्यम के रूप में, ये उच्च-शक्ति वाले लेज़रों को संचारित करने के लिए लेज़र जनरेटर और प्रोसेसिंग हेड को सीधे जोड़ते हैं।

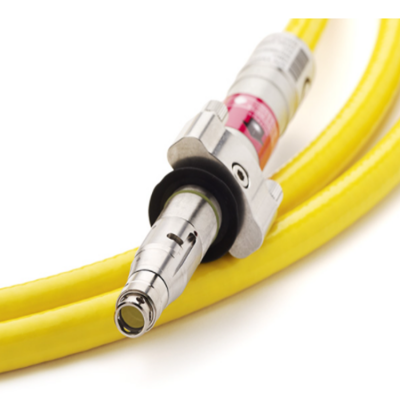

QB-H फाइबर ऑप्टिक केबल

संरचनात्मक संरचना:

ऑप्टिकल फाइबर कोर + क्लैडिंग और सुदृढीकरण परत + दोनों सिरों पर कनेक्टर।

अनुप्रयोग क्षेत्र:

औद्योगिक लेज़र कटिंग, लेज़र वेल्डिंग, लेज़र सतह उपचार;

उच्च-शक्ति चिकित्सा लेज़र उपकरण;

वैज्ञानिक अनुसंधान के क्षेत्र में उच्च-शक्ति लेज़र प्रायोगिक प्रणालियाँ।

संक्षेप में, QB-H श्रृंखला उच्च-शक्ति लेज़र संचरण के लिए एक मानकीकृत समाधान है:

कनेक्टर एक तेज़ और सुरक्षित इंटरफ़ेस प्रदान करता है; ऑप्टिकल फाइबर उच्च-ऊर्जा, कम-हानि संचरण सुनिश्चित करता है; केबल दोनों को एकीकृत करके एक पूर्ण एंड-टू-एंड पावर ट्रांसमिशन लिंक बनाता है। ये तीनों औद्योगिक और चिकित्सा क्षेत्रों में उच्च-शक्ति लेजर प्रणालियों की उच्च दक्षता और विश्वसनीयता आवश्यकताओं को पूरा करने के लिए मिलकर काम करते हैं।
