KINZ ST फाइबर ऑप्टिक कनेक्टर विशेष रूप से प्लास्टिक ऑप्टिकल फाइबर (POF) सिस्टम के लिए डिज़ाइन किए गए हैं, जो एक अत्यधिक विश्वसनीय धातु-आधारित एडाप्टर समाधान प्रदान करते हैं। ये 250μm से 1500μm तक के विभिन्न फाइबर कोर आकारों को सपोर्ट करते हैं और औद्योगिक सेंसिंग, ऑटोमोटिव इलेक्ट्रॉनिक्स और चिकित्सा उपकरणों में अनुप्रयोगों के लिए उपयुक्त हैं। इनका निकल-प्लेटेड स्टेनलेस स्टील हाउसिंग और सटीक सिरेमिक फेरूल उत्कृष्ट यांत्रिक शक्ति और सिग्नल ट्रांसमिशन स्थिरता सुनिश्चित करते हैं।
ST कनेक्टर: ST 1000UM कनेक्टर ST 250UM कनेक्टर ST 500UM कनेक्टर ST 1500UM कनेक्टर ST 750UM कनेक्टर

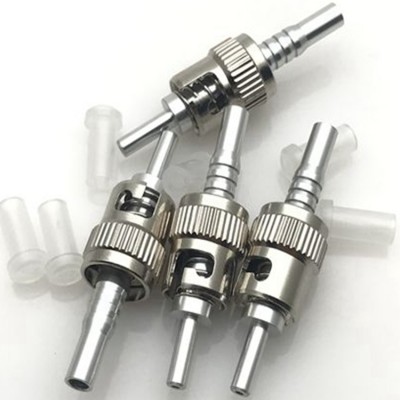

ST 250UM कनेक्टर

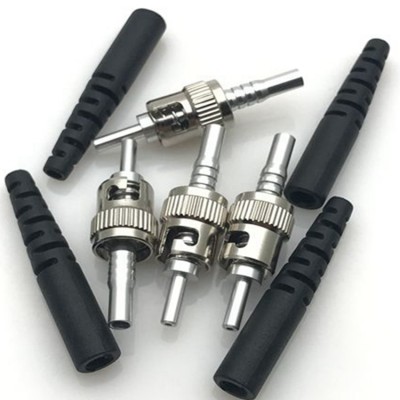

ST 1000UM कनेक्टर

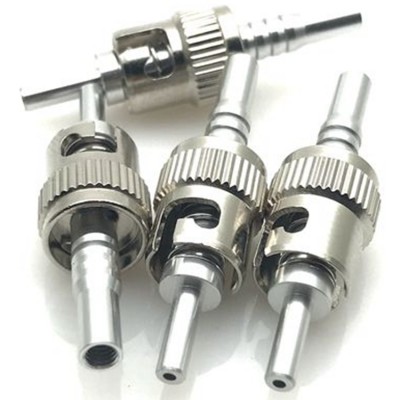

ST 1500UM कनेक्टर
1. संरचनात्मक विशेषताएँ
एपर्चर व्यास: अनुकूलित किया जा सकता है, अधिकांशतः सिरेमिक या धातु से बना होता है, मल्टीमोड फाइबर (50/62.5μm) के साथ संगत होता है, सिंगल-मोड का उपयोग कम होता है।
लॉकिंग विधि: स्नैप-ऑन रोटेशन लॉक (सम्मिलन के बाद स्थिर करने के लिए 90° घुमाएँ), BNC कनेक्टर के समान, प्लग-इन इंटरफ़ेस की तुलना में बेहतर कंपन प्रतिरोध के साथ।
शेल सामग्री: धातु या उच्च-शक्ति वाला प्लास्टिक, औद्योगिक वातावरण के लिए उपयुक्त।
2. प्रदर्शन पैरामीटर
| पैरामीटर | विनिर्देश | नोट्स |
| प्रविष्टियाँ | <0.5dB (सामान्यतः 0.3dB) | FC/SC के समतुल्य |
| वापसी हानि | ≥25dB (PC एंड फेस) | सामान्यतः सामान्य डेटा ट्रांसमिशन परिदृश्यों में उपयोग किया जाता है |
| तन्य शक्ति | ≥90N | औद्योगिक-स्तर की विश्वसनीयता |
| कार्य तापमान | -40℃~70℃ | चरम वातावरण के अनुकूल |
| प्लग-इन समय | >1000 बार | दीर्घकालिक उपयोग स्थिरता |
3. अनुप्रयोग परिदृश्य
नेटवर्क प्रकार:
10Base-F ईथरनेट (प्रारंभिक मानक), एंटरप्राइज़ LAN (लघु-दूरी मल्टीमोड ट्रांसमिशन), सैन्य संचार उपकरण।
विशिष्ट परिदृश्य:
फाइबर वितरण फ़्रेम: ट्रंक और शाखा ऑप्टिकल फाइबर के लिए स्थानांतरण नोड के रूप में उपयोग किया जाता है।
सैन्य/चिकित्सा उपकरण: इसकी कंपन-रोधी विशेषताओं पर निर्भर करता है (बैयोनेट लॉक को ढीला करना आसान नहीं है)।
औद्योगिक नियंत्रण: मल्टीमोड ऑप्टिकल फाइबर के कार्यशाला-स्तरीय डेटा ट्रांसमिशन के लिए उपयुक्त।
4. तुलना और अनुकूलता
SC की तुलना में: SC उच्च घनत्व वाला वर्गाकार प्लग-इन प्रकार है; ST गोल बकल कंपन वातावरण के लिए अधिक उपयुक्त है।
FC की तुलना में: FC थ्रेडेड बन्धन के माध्यम से अधिक स्थिर है, लेकिन इसे स्थापित करना धीमा है; ST क्लिप की स्थापना 30% तेज़ है।
अनुकूलता: PC एंड फेस प्रकार से मेल खाना आवश्यक है।
